保护气体是在焊接工艺中用于隔离空气、防止熔化金属氧化并提升焊缝质量的关键。
气体通过形成稳定保护层，减少焊缝加热变形，气孔，夹渣等，主要应用于碳钢、不锈钢，铝合金等焊接场景，其中氩气因惰性特性和低沸点优势成为核心保护气体之一
气保护的分类：
一：按化学组成分类：
1，单气体（氩气、二氧化碳气体等）
2，二元气体、三元混合气体（如氩氧混合气、氦氩二氧化碳混合气等，三元气体即三种气体混合）
二，按照物理特性分类:
1,惰性气体：化学性质非常稳定，不易与其他物质发生反应 ,常见的有氩气，氦气等。（保护效果：化学稳定性高，可以有效隔绝氧气和湿气，防止焊缝氧化，适用于不锈钢、铝合金等对洁净度要求高的材料。兼有稳定电弧燃烧的效果 ）。
2，活性气体：容易发生化学反应的气体，能够参与各种化学反应，常见有二氧化碳，氧气，氮气等 （保护效果：活性气体通过参与冶金反应增加熔深，提升焊接效率，适用于碳钢等材料的经济型焊接）
成本优势：成本低于惰性气体
三，按照气体的密度分类：（相对于空气）
1，轻气体: 相对密度小于空气的气体，常见的气体有氢气，氦气等
2, 重气体：相对密度大于空气的气体，常见的气体有氩气，二氧化碳，二氧化硫，等。

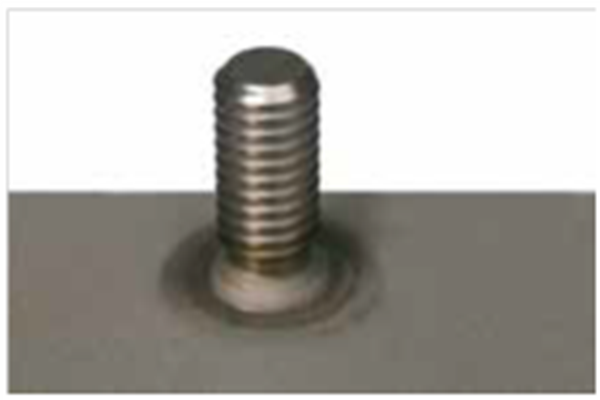

螺柱焊接常用气体配比-3
三，铝焊接
铝焊接优先选用纯氩或者氩氦混合气
（氩气属于惰性气体，能有效防止氧化并稳定电弧，适用于铝及铝合金的焊接，对于厚板16mm以上需要添加氦气-氩氦混合气，氦气能提升熔深能力，但单独使用时会导致电弧稳定性下降，因此需与氩气混合使用
保护气体：推荐纯氩气（≥99.99%），流量10-15L/min
材质匹配：螺柱材质需与基材相容（如6061铝合金螺柱适配6061基材）
另外铝的特殊性，极性连接要求：工件接负极，焊枪接正极
铝及铝合金电弧螺柱焊的典型焊接参数
螺柱焊接常用气体配比-4
无论是哪一种保护焊接，有几个方面需要注意
1，气体的纯度(氩气纯度最高能达到99.999%，二氧化碳通常99.5%)
2，气体的流量
3，气体的压力
4，气体的时间
要求适中，过大吹灭电弧也浪费，过小起不到保护效果。
另外需要注意：增加气体保护焊接时焊接参数增加10%左右。因为气体流动会干扰电弧，降低稳定性
二氧化碳CO₂保护气需配备加热装置避免液态CO₂因为液态在转化为气态需消耗大量热量，若环境温度过低，可能导致气表结冰或气体流动不畅，影响焊接稳定性导致飞溅增加。
