针对铝制M8x30 SC螺柱断裂问题（船厂编号5083-H321）的直接实用解决方案：我将为您提供针对您具体安装环境的现场验证修复方案。
泰勒Taylor 800DA + DA7B手枪，5154螺柱 → 5083阳极氧化铝，氦/氩气环境，焊缝界面处焊缝断裂（仅30%合格）。
根本原因（根据客户的描述）：阳极氧化层是主要缺陷因素。阳极氧化层呈陶瓷状、不导电且脆性，会在螺柱与板材之间形成污染性弱结合层。
薄层阳极氧化处理：电弧不稳定 → 车身出现轻微闪光；厚层阳极氧化处理：电弧不稳定 → 产生闪烁现象且粘接强度不足；即使采用全熔环结构，粘接仍呈现脆性 → 在船舶振动或拉力作用下易断裂。
首先必须立即采取的措施：机械清除焊缝处的阳极氧化层；对直径8-10毫米的焊缝区域进行打磨或喷砂处理；清除所有阳极氧化层直至露出亮铝表面。此要求在船厂的结构铝型材焊接中不可妥协。
机器参数调试（适用于800DA + DA7B + M8 Al组合）当前参数设置对阳极氧化处理的5083合金而言强度不足/稳定性欠佳。
推荐启动参数（经M8铝螺柱验证）：
焊接时间：60-70毫秒（当前设置40毫秒→时间过短）
气体保护时间：120-150毫秒（需增加保护气体流量）
预电流时间：10毫秒即可满足要求
螺钉伸出量：3.0毫米（保持稳定）
电弧抬升量：1.2-1.5毫米（避免超过2.0毫米→抬升量过大会导致电弧不稳定）
气体选择：氦气对铝材更友好→建议持续使用氦气，避免使用纯氩气（氩气会导致电弧温度过低，增加铝材气孔率）
电缆接地连接：船厂钢材常存在锈蚀或涂层问题→接地不良=电弧不稳定=焊接强度不足。
清洁地面至裸露金属表面。
焊枪垂直度：即使5度角→一侧过熔，另一侧未充分熔合→易断裂。
板材厚度与背面吹扫处理 若板材较薄：
略微缩短焊接时间。在板材背面设置支撑结构以避免热沉效应/位移。

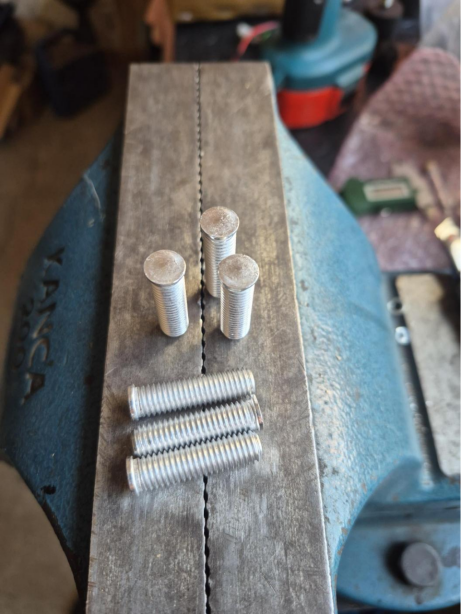

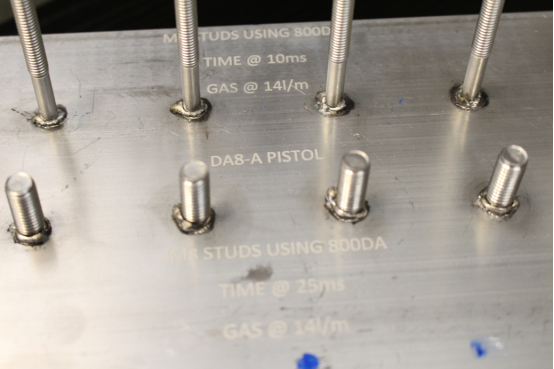

最终测试方案（明日执行）：对10件零件进行局部阳极氧化完全去除后的焊接，采用以下参数：
焊接时间：65毫秒；
提升量：1.3毫米；
凸起量：3.0毫米；
气体：氦气；
气体时间：140毫秒；
进行拉伸/弯曲测试时，应从30%的可接受值跃升至>95%。
如有何疑问，请与我们联系，免费热线：800 820 8499.
