螺柱焊虚焊频发？4大核心成因+解决方案，英国泰勒进口焊机破解痛点！

在机械制造、钢构、汽车、电力设备等行业，螺柱焊作为高效、便捷的连接工艺，被广泛应用于螺柱与板材、管件的连接作业。但实际生产中，虚焊始终是困扰从业者的核心痛点——看似焊接成型，实则螺柱与母材未形成有效冶金结合，后期易出现松动、脱落，严重影响产品结构强度，甚至引发安全隐患。

很多人将虚焊归咎于操作不当，却忽略了材料、参数、设备等多方面的协同影响。今天，我们就来全面拆解螺柱焊虚焊的4大核心成因，结合专业解析+实操建议，同时揭秘为什么英国泰勒进口螺柱焊机，能从根源上降低虚焊发生率，成为高端制造企业的首选设备。

重点提醒：虚焊属于隐性缺陷，肉眼难以分辨，需通过扭力试验、弯曲试验或超声波检测确认。据行业数据显示，80%以上的螺柱焊故障，都与虚焊相关，且多由非专业设备或操作不规范导致。

  一、先搞懂：什么是螺柱焊虚焊？

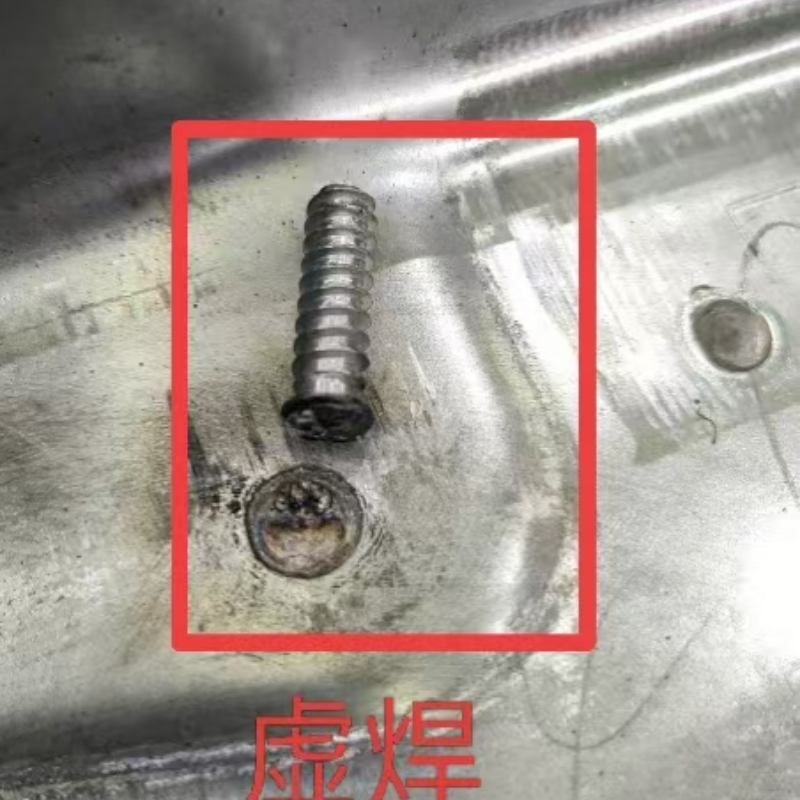

 螺柱焊的核心原理的是：将螺柱一端与母材接触，通电引弧使接触面熔化，再通过顶锻力完成冶金结合，形成牢固接头。而虚焊，本质是焊接接头未形成充分的冶金熔合，表现为螺柱与母材之间仅有局部接触，无完整焊核，焊点强度远低于行业标准。

虚焊的隐蔽性极强，初期肉眼观察与合格焊点无明显区别，但在后续使用中，受振动、载荷影响，会快速出现螺柱松动、脱落，尤其在汽车车身、电力设备、船舶制造等对焊接质量要求极高的领域，虚焊可能引发严重安全事故。

二、深度解析：螺柱焊虚焊4大核心成因（附解决办法）

         虚焊的产生并非单一因素导致，而是材料、工艺参数、设备、操作环境四大因素协同作用的结果。以下结合实操场景，逐一点明成因、拆解问题，并给出可落地的解决建议，建议收藏备用！

（一）材料因素：基材与螺柱“不匹配”，熔合基础先天不足

材料是焊接的基础，若基材、螺柱存在质量问题或匹配度不足，即便后续操作规范，也极易出现虚焊，这也是最容易被忽视的成因。

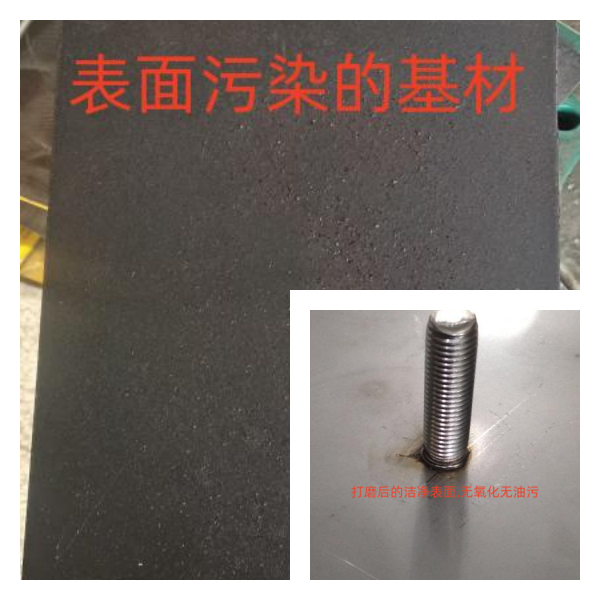

• 基材/螺柱表面污染：母材或螺柱表面残留镀锌层、油污、氧化膜、铁锈等杂质，焊接时锌层汽化会干扰电弧稳定性，氧化膜则会阻碍熔池融合，导致螺柱端面与母材无法充分结合，直接形成虚焊。

  • 焊材与母材材质不匹配：选用的螺柱材质与母材不兼容（如低碳钢螺柱焊接不锈钢基材），会导致熔池成分不均匀，无法形成稳定的冶金结合，出现虚焊、脱焊现象。

 • 螺柱尺寸偏差：螺柱焊接端锥角、引弧球尺寸不标准，会导致电流偏离中心，引发磁偏吹，使电弧能量分布不对称，一侧熔深不足，最终形成虚焊。

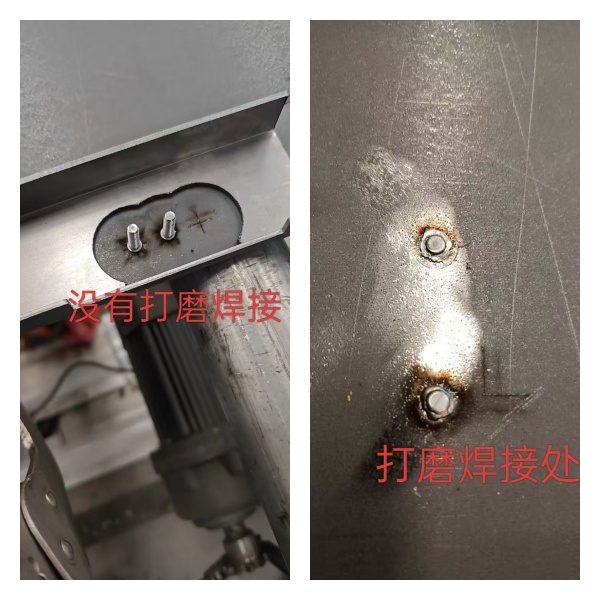

  解决办法：焊接前彻底清除基材、螺柱表面的油污、氧化膜、镀锌层（可采用机械打磨或酸洗）；选用与母材材质匹配的优质螺柱，避免使用表面氧化、变形的焊材；焊接前对螺柱尺寸进行抽检，确保符合标准。

（二）工艺参数：设置不合理，熔合能量与时机失衡

螺柱焊的核心是“能量控制”，无论是拉弧式还是电容储能式螺柱焊，焊接电流、焊接时间、提升高度、顶锻压力四大参数的匹配度，直接决定焊接质量，参数偏差是虚焊的最主要成因之一。

• 电流与时间不匹配：电流过低、焊接时间过短，会导致焊接能量不足，基材与螺柱端面无法充分熔化，无法形成有效熔池，直接引发虚焊；反之，电流过高、时间过长，会导致过度烧蚀，破坏熔池稳定性，同样可能出现虚焊或气孔缺陷。

• 提升高度不当：提升高度过低，电弧能量密度不足，无法充分熔化接触面；提升高度过高，会导致熔池飞溅、电弧漂移，螺柱插入时无法与熔池有效结合，形成虚焊（常规推荐提升高度为2-3mm，需根据螺柱直径调整）。

• 顶锻压力/速度不足：顶锻是螺柱与熔池结合的关键步骤，顶锻压力或速度不够，会导致熔池金属未充分挤出，界面残留夹杂物，无法形成牢固的冶金结合，出现虚焊隐患。

解决办法：根据螺柱直径、母材厚度和材质，通过试焊确定最佳参数组合（如M6螺柱焊接0.7mm薄板，推荐主电流520A、主焊接时间16ms）；严格按照工艺卡设置提升高度和顶锻参数，避免人为随意调整；采用具备参数记忆功能的焊机，确保批量焊接参数一致。

（三）设备因素：设备精度不足，稳定性无法保障

螺柱焊的稳定性高度依赖设备性能，尤其是焊机的电源输出、焊枪精度、控制能力，若设备存在故障或精度不足，即便操作、参数都规范，也会频繁出现虚焊——这也是很多企业“越焊越慌”的核心原因。

• 电源输出不稳定：普通工频焊机电源波动大，电流、电压忽高忽低，导致熔池尺寸不稳定，无法形成均匀焊核，引发虚焊；部分劣质焊机缺乏恒流控制功能，进一步加剧能量偏差。

• 焊枪精度不足：焊枪夹头磨损、轴线倾斜，会导致螺柱定位偏移、电弧偏移，螺柱与母材无法垂直对准，熔池分布不均，形成局部虚焊；焊枪顶杆弹簧疲劳、滑动不畅，也会影响顶锻效果，引发虚焊。

• 设备缺乏防护与诊断功能：焊机无过热、短路、引弧故障自诊断功能，出现故障后无法及时发现，持续产出虚焊产品；部分焊机无防重复焊接电路，易出现二次焊接导致的虚焊隐患。

解决办法：淘汰老旧、劣质焊机，选用具备逆变技术、恒流控制的高端焊机；定期检查焊枪夹头、顶杆弹簧，及时更换磨损部件；定期校准设备精度，确保焊枪垂直、定位准确。

（四）操作与环境因素：人为误差+环境干扰，加剧虚焊风险

即便材料、设备、参数都达标，人为操作不当和恶劣环境，也会成为虚焊的“导火索”，尤其在批量生产中，人为误差的影响更为明显。

• 操作不规范：操作人员技能不足，焊接时焊枪倾斜、定位不准，或焊接过程中随意移动焊枪，导致螺柱与母材垂直度偏差，熔池融合不充分；地线接法不当，会造成电流分布畸变，引发磁偏吹，加剧虚焊风险。

• 环境干扰：焊接环境湿度过大（湿度＞60%），会引发气孔，破坏熔池稳定性；极端温度（低于10℃或高于30℃）、强气流，会影响电弧稳定性和熔池冷却速度，导致虚焊；薄板焊接时，背面缺乏刚性支撑，板材鼓包变形，也会引发虚焊。

解决办法：对操作人员进行标准化培训，明确操作规范，要求焊枪垂直对准焊接位置、避免移动；控制焊接环境温湿度，露天作业需采取防风、防潮措施；薄板焊接时，采用黄铜等非磁性材料做背面支撑，抑制变形和磁干扰。

三、核心解决方案：英国泰勒进口螺柱焊机，从根源杜绝虚焊

通过以上分析不难发现，虚焊的核心痛点的是“能量不稳定、精度不足、控制不精准”，而英国泰勒（Taylor）作为全球高端螺柱焊机制造商，凭借40余年的技术积累，将逆变技术、数字控制技术融入设备设计，从根源上解决虚焊难题，成为徐工集团、江苏大全电气、三菱电梯，国家核电，长安汽车等知名企业的首选设备。

相较于普通焊机，英国泰勒进口螺柱焊机的卓越性能，恰好精准破解虚焊的4大成因，每一项设计都贴合工业生产的高端需求：

1. 恒流逆变技术，焊接能量精准可控，杜绝“能量不足/过度”

英国泰勒螺柱焊机采用全新逆变技术，相较于传统工频焊机，节能30%以上，同时具备精准的恒定电流调节功能，可实现焊接电流、焊接时间的无极调节，误差控制在±1%以内，确保每次焊接的能量输出一致，避免因能量偏差导致的虚焊、过焊问题。

无论是电容储能式还是拉弧式焊机，均由微型计算机控制，可根据螺柱直径、母材材质，精准匹配焊接参数，甚至可存储多组焊接参数，批量生产时无需反复调试，确保每一个焊点的熔池大小、熔合程度完全达标。

2. 高精度焊枪+精准定位，避免电弧偏移与定位偏差

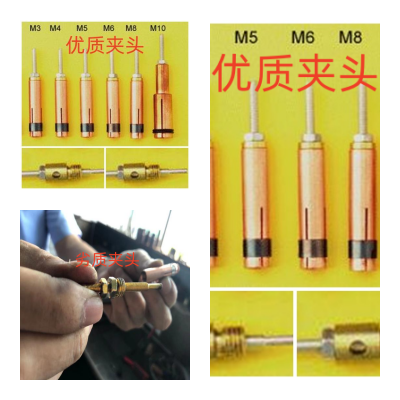

泰勒焊机的焊枪采用高强度夹头设计，夹持力稳定，可有效避免夹头磨损导致的螺柱倾斜；焊枪轴线经过严格校准，搭配内置焊枪提升试验机构，确保螺柱与母材垂直对准，电弧始终处于中心位置，杜绝磁偏吹和电弧偏移引发的虚焊。

设备设计紧凑、小巧轻便，即便在复杂作业场景中，也能灵活操作，减少人为操作导致的定位偏差；部分型号可搭配机器人焊接，实现自动化精准焊接，彻底消除人为误差，将虚焊率控制在行业先进的≤0.04%以内。

3. 全功能自诊断+多重防护，避免设备故障引发虚焊

泰勒螺柱焊机配备可视化多功能显示器（支持12种语言），具备过热、短路、引弧故障自诊断功能，一旦设备出现异常，会立即报警并显示故障原因，便于快速排查，避免因设备故障持续产出虚焊产品。

同时，设备内置夹头保护电路、防止重复焊接电路，还可设置气保护焊接模式，进一步提升焊接稳定性；所有设备均通过CE、UKCA认证，严格遵循行业标准，结构坚固耐用，减少设备维护频率，确保长期稳定运行，从设备层面杜绝虚焊隐患。

4. 适配多场景+终身售后，覆盖全行业高端需求

泰勒螺柱焊机涵盖多种型号，从可焊接直径3-12mm螺柱的800E型号，到可焊接直径最高达25mm螺柱的2700E型号，再到逆变拉弧式i22型号，可适配低碳钢、不锈钢、铝、铜等多种材质的焊接，覆盖机械制造、钢构、汽车、电力设备等全行业场景。

更重要的是，泰勒提供终身专业售后服务和备品备件仓库保证，无论设备出现任何问题，都能快速响应、及时解决，确保生产不中断；同时可提供定制化焊接解决方案，根据企业具体生产需求，优化参数设置，进一步降低虚焊发生率，提升生产效率和产品质量。

 四、总结：虚焊不可怕，选对设备是关键

螺柱焊虚焊的本质，是“材料不达标、参数不匹配、设备不精准、操作不规范”四大因素的叠加。想要从根源上杜绝虚焊，不仅需要规范操作、做好材料预处理，更需要一台性能卓越、稳定可靠的螺柱焊机。

英国泰勒进口螺柱焊机，以精准的能量控制、高精度的定位能力、全功能的故障防护，完美破解虚焊痛点，凭借“快速、精确、耐用”的核心优势，成为高端制造企业的信赖之选——选择泰勒，不仅能减少虚焊带来的返工、报废成本，更能提升产品结构强度，筑牢生产安全防线。

你在螺柱焊作业中，还遇到过哪些虚焊相关的问题？评论区留言交流，一起探讨解决方案～

关注我们，解锁更多焊接干货、设备选型技巧，助力企业提升生产效率、降低质量隐患！
