钢结构不锈钢螺柱焊钉（φ12×350mm）脱焊（7%）原因分析及解决方案

钢结构不锈钢螺柱焊钉（φ12×350mm）脱焊（7%）原因分析及解决方案

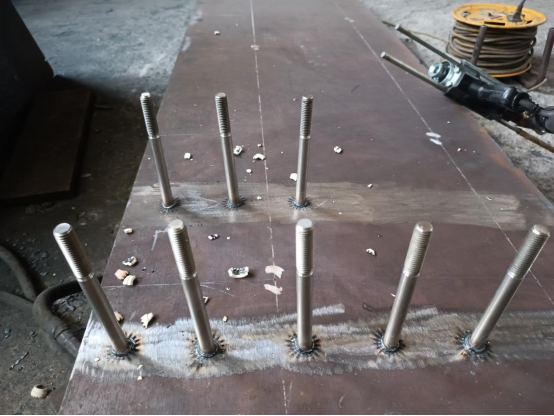

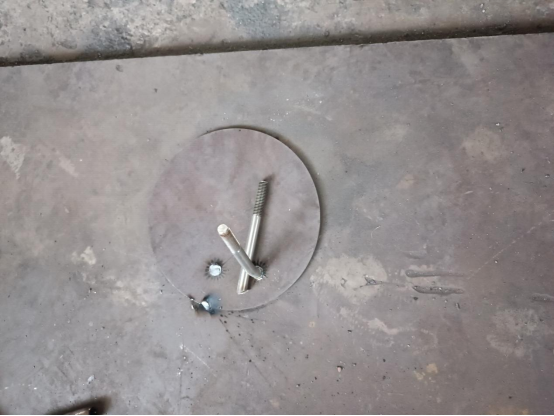

结合φ12×350mm 不锈钢螺柱焊钉 + 6mm A35 钢板 + 瓷环保护焊的工况、950A/356ms 焊接参数，以及 7% 脱焊的问题，核心脱焊原因集中在焊接参数不匹配、瓷环 / 母材 / 螺柱预处理不到位、焊接操作工艺偏差、工装夹具稳定性不足四大维度（不锈钢螺柱焊对热输入、母材贴合、保护氛围要求远高于碳钢，长螺柱 φ12×350mm 的垂直度控制、热输入均匀性是关键痛点），以下是精准原因分析和可落地的解决方案，按「先紧急解决、后长期优化」排序：

一、核心脱焊原因分析（按影响权重排序）

1. 焊接参数热输入不足 + 能量匹配失衡（核心主因，占比 60% 以上）

φ12×350mm 属于长杆细径不锈钢螺柱，350mm 长杆的热传导损耗远大于短螺柱，且不锈钢的电阻率、热膨胀系数远高于碳钢，需要更高的热输入才能让螺柱与 6mm A36 钢板形成有效熔合区（熔合区深度需≥1.5mm，否则易出现虚焊 / 脱焊）。

当前 950A/356ms 的参数存在一个关键问题：

焊接电流偏低：φ12 不锈钢螺柱焊钉适配的基础电流为 1050~1150A，950A 无法让螺柱端部形成饱满的熔滴，与 6mm A25 钢板的熔合面过小，结合力不足；

额外问题：长螺柱焊接时，电流偏低会导致瓷环造渣 / 保护效果失效，熔池冷却过快，熔合区晶粒粗大，进一步降低焊接强度。

2. 母材 / 螺柱 / 瓷环预处理不到位（次要原因，占比 20%）

不锈钢螺柱焊对表面清洁度要求极高，任何油污、氧化皮、锈迹都会阻碍熔合，6mm A36 钢板为低碳结构钢，表面易生锈，瓷环受潮会直接破坏焊接保护氛围，具体问题点：

不锈钢螺柱端部（焊接面）的氧化膜未去除：不锈钢出厂的钝化膜（Cr₂O₃）熔点高，未打磨会导致焊接时熔合不良；

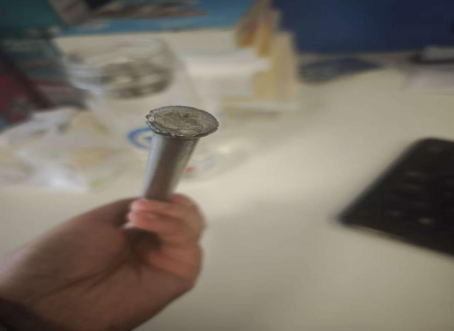

A36 钢板焊接面有锈迹 / 油污 / 氧化皮：6mm 薄板表面的杂质会让熔池与母材之间形成夹渣，熔合区结合不紧密；

瓷环受潮 / 开裂：瓷环为保护熔池、定型焊道的核心，受潮后焊接时会产生气孔，开裂会导致空气进入熔池，形成氧化熔合区，直接引发脱焊；

瓷环型号与 φ12 不锈钢螺柱不匹配：若误用碳钢螺柱的瓷环，其造渣、保温性能无法适配不锈钢的焊接需求。

3. 长螺柱焊接操作工艺偏差（重要诱因，占比 15%）

φ12×350mm 长杆螺柱的垂直度、下压力度、提升高度是操作关键，稍有偏差就会导致脱焊，这是长螺柱焊接的特有痛点：

螺柱垂直度偏差：长螺柱焊接时若与钢板夹角＞2°，会导致熔池偏流，一侧熔合充分、一侧熔合不足，冷却后易从熔合薄弱侧脱焊；

焊枪下压力度不足 / 不均匀：焊接完成后螺柱的下压（锻压）是让熔池与母材紧密结合的关键，长螺柱因杆身软，下压力度不足会导致熔合区存在微缝隙；

提升高度不合理：瓷环保护焊的螺柱提升高度需匹配 φ12 螺柱（常规 3~4mm），提升过高 / 过低会导致熔滴形成不饱满，熔池量不足；

焊枪与母材接触不紧密：6mm 薄板刚性差，若焊枪贴合不紧，会导致焊接时电流接触不良，热输入进一步衰减。

4. 工装夹具稳定性不足+ 薄板焊接变形（辅助诱因，占比 5%）

6mm A25 钢板为薄板，焊接时的热输入会导致板材局部轻微变形，若未用工装夹具固定，板材变形会让螺柱与母材的熔合区产生应力，冷却后应力释放引发脱焊；

长螺柱焊接时，若焊枪无防摆导向装置，焊接过程中螺柱会因电弧力产生摆动，导致熔池成型不规则，结合力下降。

排除项说明

 A36板材和不锈钢螺柱的焊接兼容性无问题，瓷环保护焊可实现两者的有效熔合，无需考虑材质匹配问题；6mm 薄板的厚度可满足 φ12 螺柱的焊接承载，无需额外堆焊母材。

二、针对性解决方案（按「紧急调试→工艺优化→长期保障」执行，可快速将脱焊率降至 1% 以内）

第一阶段：紧急调试焊接参数（最快见效，优先执行）

核心原则：提升热输入，匹配长螺柱的热传导损耗，保证熔合区深度≥1.5mm，基于 φ12×350mm 不锈钢螺柱 + 6mm A36 钢板的工况，调整后的最优参数范围（瓷环保护焊直流反接，螺柱接正极、母材接负极）：

第二阶段：全面做好母材 / 螺柱 / 瓷环预处理（基础保障，与参数调整同步执行）

1. 不锈钢螺柱预处理

用角磨机 + 不锈钢专用砂轮片打磨螺柱焊接端部（5~8mm 范围），彻底去除表面钝化膜（Cr₂O₃），打磨至露出金属光泽，打磨后 24 小时内完成焊接，避免二次氧化；

螺柱杆身表面的油污用无水乙醇 / 丙酮擦拭干净，禁止用机油类清洁剂。

2. A25 钢板焊接面预处理

焊接前用角磨机打磨钢板焊接面周边 20mm 范围，去除锈迹、氧化皮、油污，露出金属光泽；

若钢板有轻微变形，先用工装夹具校平后再焊接，避免焊接后应力叠加。

3. 瓷环预处理与选型

选型：更换为φ12 不锈钢螺柱专用瓷环（标注「不锈钢专用」，区别于碳钢瓷环，其造渣剂为碱性，保温性更好）；

干燥：瓷环使用前放入150~200℃烘箱烘干 1~2 小时，冷却至室温后使用，杜绝受潮；

检查：焊接前逐个检查瓷环，剔除开裂、缺角、内孔变形的瓷环，保证瓷环与螺柱的贴合度。

第三阶段：优化长螺柱焊接操作工艺（消除人为偏差，标准化操作）

针对 φ12×350mm 长杆螺柱的操作痛点，制定标准化焊接流程，要求所有焊工严格执行：

保证螺柱垂直度：焊接时焊枪必须与钢板保持 90° 垂直，可在焊枪上加装φ12 螺柱专用导向套（防摆装置），彻底解决长螺柱摆动问题，垂直度偏差≤1°；

焊枪贴合与定位：焊接前将焊枪用力贴合钢板焊接面，确保电极接触良好，瓷环完全贴紧钢板，无间隙（防止空气进入）；

规范提升 + 锻压动作：焊接时焊枪的提升高度严格控制在 3.5~4mm，焊接完成后（熔池成型瞬间）保持焊枪下压力度≥50N，锻压时间≥50ms，让熔池与母材紧密结合；

焊工操作要求：焊接时禁止晃动焊枪，长螺柱焊接需保持焊枪稳定，直至焊接完成、熔池冷却（瓷环未开裂前）再移开焊枪；

试焊验证：每批次焊接前，用同规格母材和螺柱做3~5 个试焊件，做拉拔试验（φ12 不锈钢螺柱拉拔力≥18kN 为合格），合格后再进行批量焊接。

第四阶段：强化工装夹具 + 薄板防变形措施（长期保障，降低批量焊接偏差）

加装工装夹具：在 6mm A36 钢板的焊接区域周边，用压码 + 磁力平台固定，间距≤150mm，防止焊接时薄板局部变形，焊接完成后待焊道冷却至室温再拆除夹具；

焊枪增配导向装置：为所有焊接 φ12×350mm 螺柱的焊枪，加装不锈钢专用导向套（适配 φ12 螺柱，材质为耐热钢），从设备端杜绝垂直度偏差；

设置焊接定位线：在钢板上用记号笔标注螺柱焊接位置，保证焊接定位精准，避免因定位偏差导致的熔合不良；

控制焊接批次节奏：批量焊接时，避免在同一区域连续焊接（间隔≥100mm），防止薄板局部过热变形，热输入叠加导致熔合区应力过大。

第五阶段：批量焊接后的质量检测（及时筛选，杜绝不良品流出）

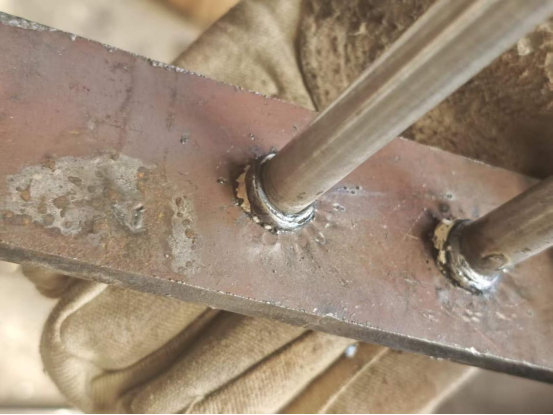

外观检测：焊接完成后，先检查焊道外观 —— 焊道应饱满、无气孔、无裂纹，瓷环拆除后熔合区与钢板、螺柱的结合处无间隙，表面无氧化渣；

敲击检测：用小铜锤轻敲螺柱杆身，若发出清脆的金属声则为合格，若发出闷响则为虚焊 / 脱焊，立即剔除；

拉拔试验：每批次（≤500 个）随机抽取 3~5 个焊钉做破坏性拉拔试验，合格标准为拉拔力≥18kN（φ12 不锈钢螺柱国标要求），或断裂在螺柱杆身（而非熔合区），若熔合区断裂则立即停机调整参数 / 工艺。

三、后期批量焊接的标准化管控要点

参数固化：调试完成后的最优参数（如 1100A/310ms）录入焊枪控制系统，禁止随意修改，安排专人负责参数管控；

预处理标准化：制定《母材 / 螺柱 / 瓷环预处理作业指导书》，明确打磨、烘干、清洁的标准，安排质检员现场检查；

焊工培训：对所有焊工进行长螺柱焊接专项培训，重点考核垂直度控制、下压力度，考核合格后持证上岗；

环境管控：焊接作业环境保持干燥，相对湿度≤80%，若在户外焊接，需搭建防雨棚，避免瓷环受潮和熔池被雨水侵袭；

耗材管控：不锈钢螺柱、专用瓷环单独存放，瓷环密封保存，防止受潮，杜绝碳钢耗材与不锈钢耗材混用。

四、试焊验证流程（按以下步骤执行，确保所有措施落地）

按优化参数（1100A/300ms）+ 预处理要求 + 导向套工装，制作 5 个试焊件；

对试焊件做外观检测 + 敲击检测 + 拉拔试验；

若拉拔试验合格（熔合区无断裂），则按此标准批量焊接；若仍有脱焊，微调电流（+20A）或时间（+20ms），再次试焊，直至合格。

五、小结

本次 7% 脱焊的核心症结是φ12×350mm 长不锈钢螺柱的焊接参数热输入不足，叠加长螺柱操作垂直度偏差、母材 / 螺柱预处理不到位等问题，最终导致熔合区结合力不足。

按上述方案执行后，先将参数调整至 1080~1120A/300~320ms，同步做好预处理和工装保障，可快速将脱焊率降至 1% 以内；后续通过标准化操作、质量检测和耗材管控，能实现批量焊接的零脱焊稳定生产。
